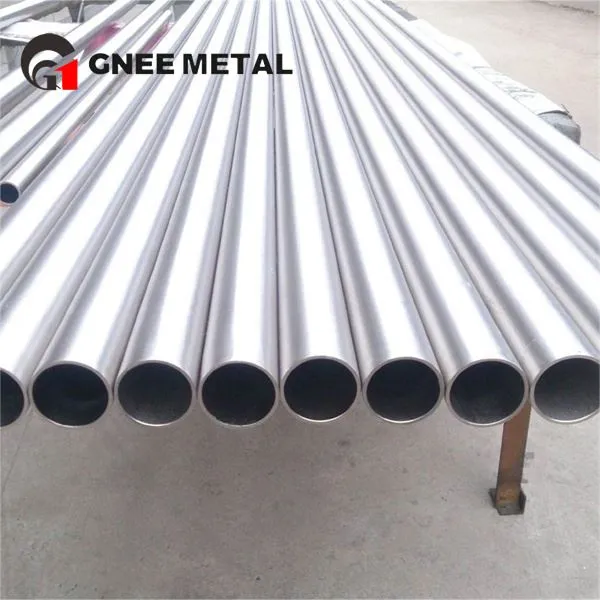

ASTM B338 titánötvözet csövek

Ez a specifikáció 28 varrat nélküli és hegesztett titánötvözet csőre vonatkozik felületi kondenzátorokhoz, elpárologtatókhoz és hőcserélőkhöz.

A szálláslekérdezés elküldése Csevegj most

ASTM-B338-Titanium.pdf

Leírás

Mi az ASTM B338?

Az ASTM B338 az elsődleges nemzetközi specifikáció, amely a felületi kondenzátorokban, elpárologtatókban és hőcserélőkben használt varrat nélküli és hegesztett titán- és titánötvözet csövekre vonatkozik.

A jelenlegi aktív verzió az ASTM B338-17(2021), amely 28 különböző titán- és titánötvözet-minőséget tartalmaz. Ez a szabvány műszakilag egyenértékű az ASME SB-338-cal, ami azt jelenti, hogy az ASTM B338 szerint tanúsított csövek megfelelnek az ASME Boiler és Pressure Vessel Code követelményeinek is, lehetővé téve a kettős tanúsítást szélesebb körű ipari alkalmazásokhoz.

Fokozat	UNS kijelölés	Anyagleírás
1. fokozat	R50250	Ötvözetlen titán
2. évfolyam	R50400	Ötvözetlen titán
2H fokozat	R50400	Ötvözetlen titán (58 ksi min UTS)
3. évfolyam	R50550	Ötvözetlen titán
7. évfolyam	R52400	Ötvözetlen Ti + 0.12-0.25% Pd
7H évfolyam	R52400	Ötvözetlen Ti + Pd (58 ksi perc UTS)
9. évfolyam	R56320	Ti-3Al-2,5V ötvözet
11. évfolyam	R52250	Ötvözetlen Ti + 0.12-0.25% Pd
12. évfolyam	R53400	Ti-0,3Mo-0,8Ni ötvözet
13. évfolyam	R53413	Ti-0,5Ni-0,05Ru ötvözet
14. évfolyam	R53414	Ti-0,5Ni-0,05Ru ötvözet
15. évfolyam	R53415	Ti-0,5Ni-0,05Ru ötvözet
16. évfolyam	R52402	Ötvözetlen Ti + 0.04-0.08% Pd
16H évfolyam	R52402	Ötvözetlen Ti + Pd (58 ksi perc UTS)
17. évfolyam	R52252	Ötvözetlen Ti + 0.04-0.08% Pd
18. évfolyam	R56322	Ti-3Al-2,5 V + 0.04-0.08% Pd
26. évfolyam	R52404	Ötvözetlen Ti + 0.08-0.14% Ru
26H évfolyam	R52404	Ötvözetlen Ti + Ru (58 ksi perc UTS)
27. évfolyam	R52254	Ötvözetlen Ti + 0.08-0.14% Ru
28. évfolyam	R56323	Ti-3Al-2,5 V + 0.08-0.14% Ru
30. évfolyam	R53530	Ti-0,3Co-0,05Pd ötvözet
31. évfolyam	R53532	Ti-0,3Co-0,05Pd ötvözet
33. évfolyam	R53442	Ti-0,4Ni-0,015Pd-0,025Ru-0,15Cr
34. évfolyam	R53445	Ti-0,4Ni-0,015Pd-0,025Ru-0,15Cr
35. évfolyam	R56340	Ti-4,5Al-2Mo-1,6V-0,5Fe-0,3Si
36. évfolyam	R58450	Ti-45Nb ötvözet
37. évfolyam	R52815	Ti-1.5Al ötvözet
38. évfolyam	R54250	Ti-4Al-2,5V-1,5Fe ötvözet
39. évfolyam	R53390	Ti-0,25Fe-0,4Si ötvözet

ASTM B338 Grade 7 palladium titanium tube

Zökkenőmentes vs. hegesztett: melyiket adja meg?

Paraméter	Varrat nélküli titán cső	ASTM B338 hegesztett titán cső
Gyártási folyamat	Rotációs piercing + hideghengerlés	Szalaghengerlés + folyamatos hegesztés
Falvastagság-tűrés	±10% jellemző	±5% tipikus (konzisztensebb)
Hossz korlátozás	A tuskó súlya korlátozza	Korlátlan (tekercs vagy vágott hossz)
Költségindex (2. osztály)	1,00 (alapérték)	0,75–0,85 (15–25%-kal alacsonyabb)
Elérhetőség (OD < 50,8 mm)	6-8 hét	3-4 hét

A hegesztett csövek ma már alapfelszereltségnek számítanak a 12,7–38,1 mm-es külső átmérőjű tengervízhűtésű -hőcserélőkben, feltéve, hogy a hegesztési gyöngyöt eltávolítják (hidegen húzzák), és 100%-os örvényáramot tesztelnek az ASTM E426 vagy E309 szerint.

Kötelező vizsgálati és tanúsítási követelmények

Teszt	Frekvencia	Elfogadási kritériumok
Szakítóvizsgálat	tételenként 1 db	Osztályonkénti táblázat (UTS, YS, nyúlás)
Lapítási teszt	tételenként 2 cső	Nincs repedés
Fáklyázási teszt	tételenként 2 cső	Nincs repedés (csak varrat nélküli)
Karima teszt	tételenként 2 cső	Nincs repedés (csak hegesztett)
Nem-roncsolásmentes teszt	100%	Örvényáram vagy ultrahang az ASTM E426/E213 szerint
Hidrosztatikai teszt	100%	Megállapodás esetén az NDT alternatívája

ASTM B338 vs. ASME SB-338: Mi a különbség?

Technikailag: Nincs.

Az ASME SB-338 kémiai, mechanikai és vizsgálati követelményekben megegyezik az ASTM B338-cal. Az egyetlen különbség a joghatósági hivatkozás.

Az ASTM B338 szerepel az általános ipari előírásokban (olaj és gáz, sótalanítás, energia).

ASME SB-338hivatkozik az ASME VIII. szakaszának 1. osztályának nyomástartó edény kódjaiban.
